今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

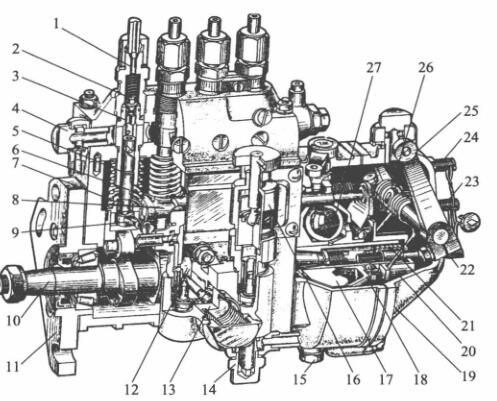

1-高压低压油管连接头连接头; 2-很油阀; 3-很油阀块; 4,14-进油螺栓; 5-套简; 6-注塞泵; 7-注塞泵弹黄; 8-油门螺杆;  9-调低臂; 10-凸轮轴轴; 11-一定接盘; 12-石油管道管泵偏心轮轮; 13-石油管道管泵; 15-放油螺塞; 16-手真空泵;  17-驱动安装盘; 18-从动盘; 19-外壳; 20-滑套; 21-的调整弹黄; 22-容量的调整螺栓; 23-怠速急停开关螺栓; 24-高速收费站急停开关螺栓; 25-控速手柄; 26-控速弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总程的重点功效与用途是以确保喷油已经的时候的精准性，针对多缸柴油密度机某种程度，还得以确保各缸喷油的时候的保持稳定性、完整性。起以确保用途的内脏器官是滚轴下端到校准保护层垫块上平面设计的超高H。当喷助力泵凸轮轴轴小齿圈与曲轴小齿圈相具体位置固定时，H越大，液压泵关闭程序进油孔的的时候越久，喷油已经的时候也越久。反过来，H越小，喷油已经的时候越推迟了。因为要选择设计和测试来定刚好合适的滚轴体工作中超高H，以以确保喷油已经的时候的精准性。

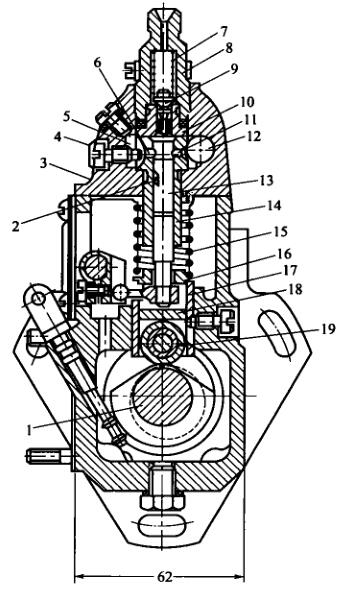

1-凸轮轴轴; 2-注塞泵泵斜槽; 3-泵盖; 4-位置螺柱; 5-回油道; 6-回油孔; 7-很油阀压缩压簧; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵泵; 14-注塞泵泵套简;  15一注塞泵泵压缩压簧; 16-压缩压簧座; 17-挺柱体:; 18-水泥垫块; 19-滑轮

  相对于多缸机，各分泵的H值应之比。懂得调整垫板在喷助力泵出厂日期时均已调好，不得随性相互交换。垫板是用耐磨涂层原料原材料并举行热治理以上升密度，故此操作中不要破损。如长期限操作后破损较多，可换面操作。

  喷高压高压汽油泵泵体分下上二个分，喷高压高压汽油泵上体采用安裝轴向齿轮泵泵偶件及很油阀偶件，生殖器采用安裝凸轮机构轴、滚珠体和输高压高压汽油泵等。泵体前侧东南部打有检视窗孔，若要查验和变动喷剩余油量。底端有检视润滑油面的检视孔。喷高压高压汽油泵上体中含那条油道，与各轴向齿轮泵泵套筒很多的环行油槽连通。环行油槽则与轴向齿轮泵泵套筒上的进、回油孔连通。由输高压高压汽油泵供来的低压证书油可以用进进气软管管插头开启油道中。油道中的汽汽压差由装在回进气软管管插头内的回油阀管控，一追求始终维持在5～10kPa时间范围内。汽压过低，在轴向齿轮泵泵下行带宽时，汽油难以急剧可以用进油孔开启轴向齿轮泵泵上半部油腔。当剩余油量过量而使汽压增加时，一丝丝的汽油会顶开回油阀流入了汽油细滤器中。
