本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车风能发同步电空气能机组配电盘箱的效果： 1、有效率的安排能量。 2、简单方便对电路设计的启闭操作方法。 3、有较高的安全卫生防护卫生防护级别为，能形象的表现电路原理的导通阶段。

项目名称：656KW柴油机电站机柜单机配电箱主要元件明细清单
高低压配电箱主要的开关元件明细单
编号	名稱	产品型号規格	方	数目	加工厂
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发交流电动汽轮汽车发电机把控器	HGM6110	只	1	众智
3	带发发电机组钻速调整器	C2002	只	1	孚创
4	直流变压器电原功能模块	DC24V	只	1	众智
5	大中型中部继电气产品	HH54P    DC24V	只	2	正泰
6	小里面继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

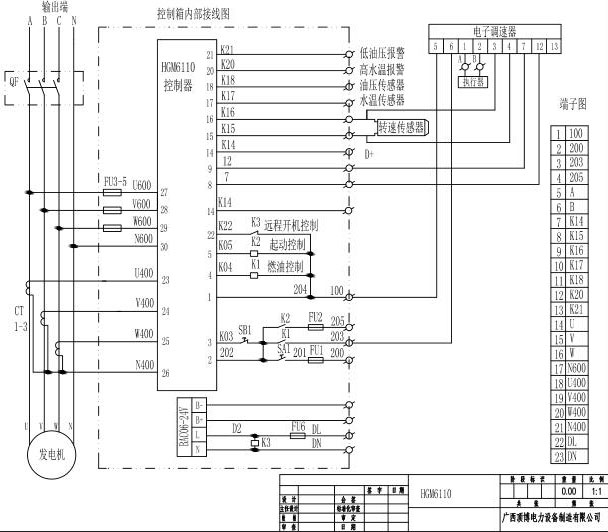

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//micoesc.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
