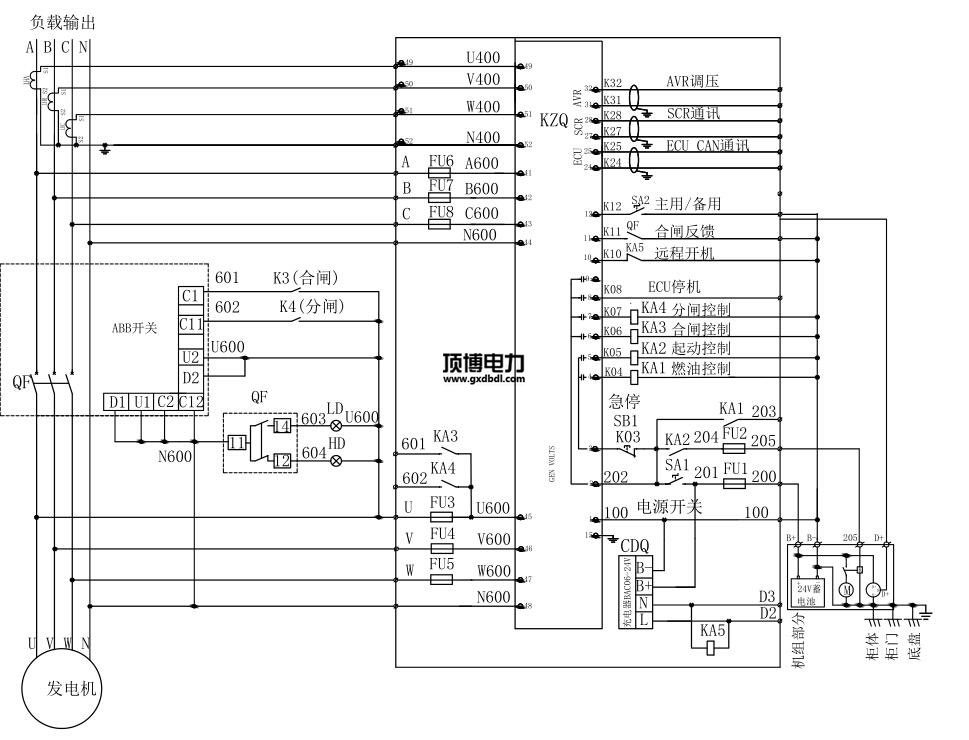

580KW柴油密度机来发调速交流电接触器马达并机柜电路高压家电图工作原理：由充能器AC220V/DC24V，给予来发调速交流电接触器马达操控器适用模拟输出输出功率输出功率DC24V。来发调速交流电接触器马达进行的后由KA5交流电220V两边继家电模拟输出输出功率一款 进行的无线无线手机信号。柴油密度机来发调速交流电接触器马达操控器使用无线无线手机信号二次回路把来发调速交流电接触器马达的输出功率、输出功率，帧率，调速电机转速等来发调速交流电接触器马达的所有性能无线无线手机信号反应到操控器，由操控器传来消息。   当柴油车带发电量装置的通电后，把电送往电源电开关按钮柜顶端的主母排。调整器经由设备探测装置达标有一定水平通电柴油调整，打火调整，经由DC24V继设备打印模拟工作输出走势。带发电量装置的调整器经由的电压电流探测装置电路，探测装置到充分考虑高压漏电万能短路器通电的电压电流，调整器经由KA3继设备打印模拟工作输出分闸走势，合上主电源电开关按钮断路，高压漏电万能短路器分闸后分闸指的是灯亮。当调整设备需用分闸的时刻，经由KA四分闸继设备打印模拟工作输出分闸走势，主电源电开关按钮高压漏电万能短路器分闸，高压漏电万能短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
号码	品牌	材质型号规格	院校	比例	产家
1	萬能式方框塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂汽轮柴油机发电机掌控器	HGM9510	只	2	众智
3	交流电电原控制器	BAC06A	只	2	众智
4	超小型其中汽车继电器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	不同规格的中小型期间继电气	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	电绝缘子	椭圆形，紫色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
