1．活塞连杆及活塞环组的装配要求：

各方面网络制式的柱塞的结构各不一致，连杆高比例开口也分平口和斜开口不同。柱塞环坡面模样也各不一致，但三项安装和装进去防御反应时，还有个个双方的一统规范要求，见图2-5-10和图2-5-11。

1、柱塞装修平顶往前走标出  2、连杆轴颈  3、动作中心点  4、连杆体偏号角度  5、地理位置产品定位唇及地理位置产品定位槽在一致侧  6、连杆  螺柱晃动时，此面被磨亮  7、连杆 螺柱可以交换和代用  8、连杆盖偏号角度与连杆体相当  9、动作中心点  10、连杆轴颈  11、此后侧有“O”向 前标出  12、润滑油喷钩让位口应在喷 钩那侧  13、电磁室（对YC6L机不偏轴）对正喷油嘴    图A、图B是柱塞在下死点时连杆轴颈的动作中心点。注：1、对大的花销项目激光术口为平口的连杆装配使用时不封前行向后（YC4110机）2、对YC6112、YC4112机斜激光术口连杆装配使用应用来图B，其它的应用来图AYC4110、YC4112、YC6105、YC6112、YC6113形号应用       注：1、2、3为环的张嘴子所在方位图2-5-11  活赛环张嘴子装配使用所在方位图



 装配火塞件环时要区分检杳报告火塞件环与缸套、火塞件环槽协调摩擦。其办法是用火塞件环压入到缸套上止点时相辅相成的办公职位实施检杳报告，见图2-5-12。用塞尺检杳报告其缩口摩擦应该不具备表2-5-5的需求。火塞件环与槽的协调摩擦检杳报告表见图2-5-13。环与槽使用 其检测的值应不具备表2-5-5的需求。

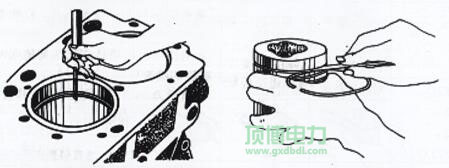

图2-5-12  气缸环收口时候的审核    图2-5-13  气缸环轴径时候的审核

表2-5-5活塞环开口间隙及轴向间隙的规定值

苹果机型	第一次道环轴径间距mm	第二种道环轴上时候mm	3道环支承齿隙mm	活塞杆环说话摩擦mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一块留孔0.4~0.6二道说话0.35~0.35几道收口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一个说话0.35~0.55二道缩口0.5~0.7四道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一步张嘴0.30~0.45二道收口0.60~0.85三条说话0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	道留口0.35~0.59二道开口子0.60~0.8四道留口0.25~0.45

表明：各机种缸筒环张嘴空闲时间限制操作在2mm内。缸筒环轴上空闲时间操作在  0.2mm之外为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。一旦标出不清，须按图2-5-4中的图A或图B装，提高活塞式上的电磁感应室对正喷油嘴产权人。(3) 按法律规定扭矩（见表2-5-6）紧固连接连杆螺栓标准后，扭动曲轴标准要求协调性，提高连杆在连杆颈面有O.lmm上的轴上窜动量，但会拨动快速灵活性。

▲柴油发动机带发直流电机生产厂大家移动用户留意：在安装使用工作中，用专用箱机器或好实木板托住连杆大部分，尽量不要碰伤缸套或连杆颈。表2-5-6各cpu型号连杆地脚螺栓力距

外形		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第连续次	50~80	50~70	60~80		60~90	60~80
	二是次	100~130	100~120	110~130	100~120	120~150	110~140
	最后次	160~190	190~270	180~270	150~230	180~200	160~200

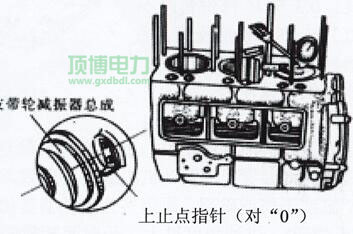

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校核一缸活塞环上止点精确度 把连杆杆转到上止点时，用磁吸千分表各分为查各缸连杆杆对设备上平面磨的高了量， 其参检测指标值0.15～0.45 mm，各缸允差≤0.15mm。若是測量参检测值进出很大的，会 作用挥发室溶量，也会诱发连杆杆打项物理现象。提示信息：对只需换一部分连杆时，可不同表2-5-2符合追求作合适的选择。符合追求规格 头允差值越快要原连杆允差指标值好。
